TTulpe® C-Meister 10 P30/37/50 Eco

TTulpe® C-Meister 10 P30/37/50 Eco – Chauffe-eau gaz étanche propane/butane 10 L/min ErP A / Low NOx

Le TTulpe C-Meister 10 P30/37/50 Eco est un chauffe-eau instantané à gaz compact avec chambre de combustion étanche, conçu pour la production directe d’eau chaude avec du GPL. Selon la configuration et l’alimentation en gaz, l’appareil convient au propane G31 ou au butane G30 avec une pression de 30, 37 ou 50 mbar.

Avec un débit nominal de 10 litres par minute, une puissance thermique maximale de 19 kW et une régulation électronique de la température, le C-Meister 10 offre une production d’eau chaude performante dans un format particulièrement compact. La version Eco associe la classe énergétique ErP A à une combustion Low NOx, une chambre de combustion étanche, une ventilation forcée et un système concentrique d’admission d’air et d’évacuation des fumées.

Chambre de combustion étanche

Le C-Meister 10 est un appareil de type C12 équipé d’une chambre de combustion étanche et d’un ventilateur intégré.

L’air nécessaire à la combustion est prélevé à l’extérieur tandis que les gaz brûlés sont évacués par le conduit prévu à cet effet. Le processus de combustion est donc séparé de l’air présent dans la pièce d’installation.

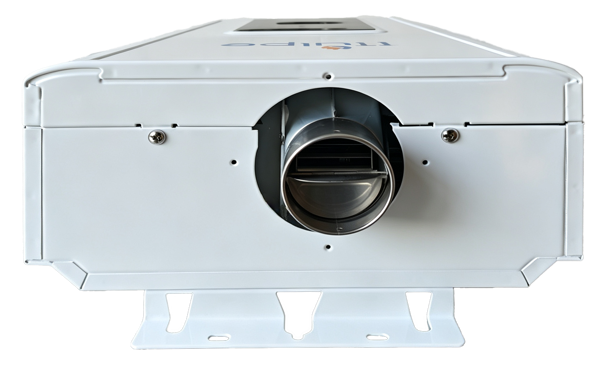

Le raccordement concentrique air/fumées est de 60/100 mm. La longueur autorisée du conduit est d’environ 0,5 à 4 mètres, selon la configuration de l’installation.

10 litres d’eau chaude par minute

Débit nominal : 10 litres par minute.

L’eau est chauffée uniquement lorsqu’un point de puisage d’eau chaude est ouvert. Aucun ballon de stockage n’est nécessaire et aucune réserve d’eau ne doit être maintenue en permanence à température.

Le C-Meister 10 peut fonctionner à partir d’une pression d’eau de seulement 0,1 bar.

Pression d’eau maximale : 10 bar.

Régulation électronique de la température

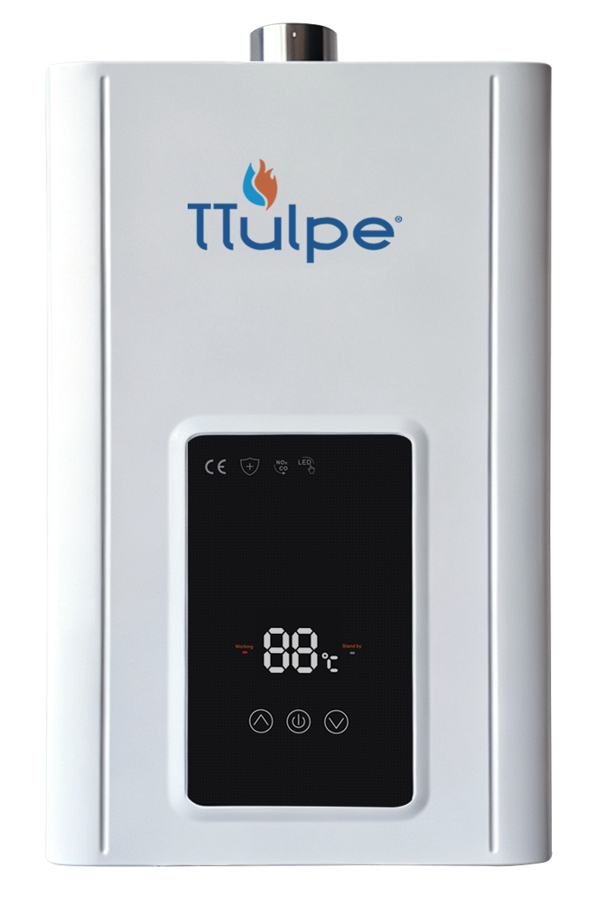

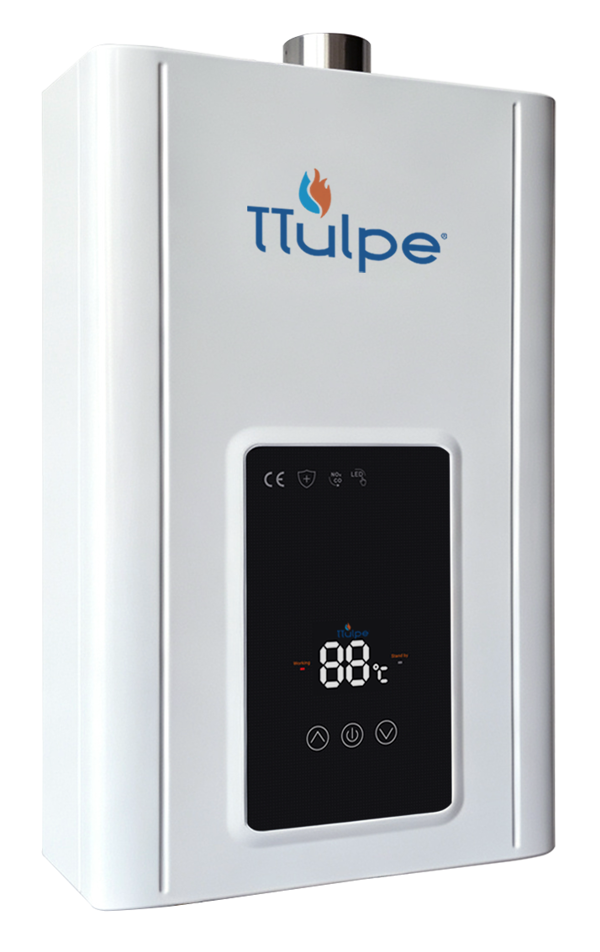

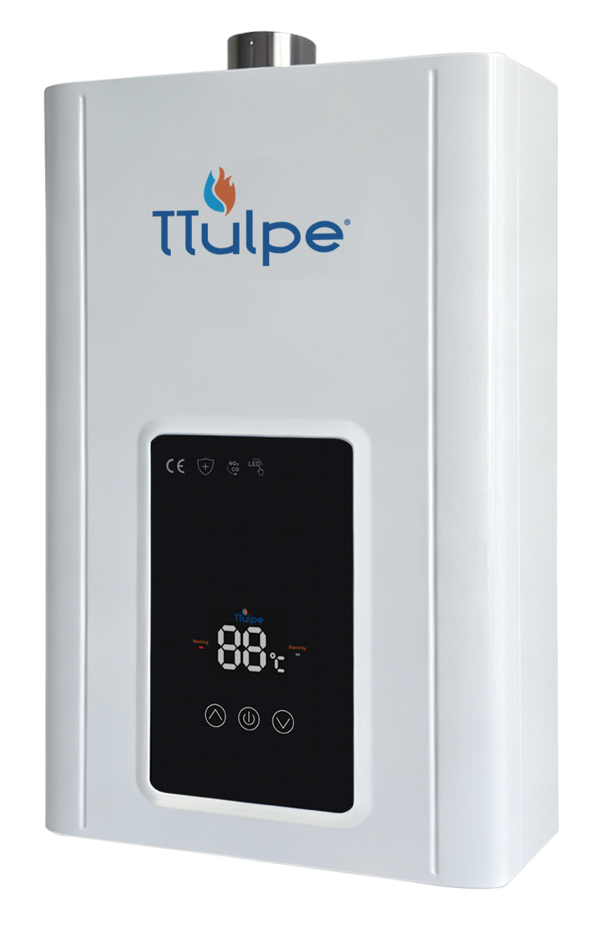

La face avant est équipée d’un panneau de commande numérique permettant de régler et de contrôler la température de l’eau chaude.

Des capteurs de température à l’entrée et à la sortie, un capteur de débit d’eau, une vanne gaz proportionnelle et la commande électronique travaillent ensemble afin d’adapter la puissance du brûleur à la demande réelle en eau chaude.

Avec une température d’entrée d’eau froide de 15 °C, la température de sortie peut atteindre environ 65 °C à puissance maximale et environ 35 °C à puissance minimale dans les conditions de référence indiquées.

La température réelle dépend notamment de la température de l’eau entrante, de la pression et du débit.

Puissance modulante

Le brûleur adapte sa puissance à la demande en eau chaude et ne fonctionne donc pas en permanence à sa puissance maximale.

Puissance thermique maximale absorbée : 19 kW

Puissance utile maximale : 16,5 kW

Puissance thermique minimale absorbée : 7 kW

Puissance utile minimale : 6,2 kW

Rendement thermique nominal : supérieur à 84 %

Propane et butane

Le C-Meister 10 P30/37/50 Eco est conçu pour les installations au GPL.

Propane : G31

Butane : G30

Pression de gaz : 30, 37 ou 50 mbar selon la version de l’appareil et la catégorie de gaz.

Certaines configurations au butane G30 fonctionnent avec une pression de 28–30 mbar.

Le type de gaz et la pression d’alimentation doivent toujours correspondre aux indications figurant sur la plaque signalétique de l’appareil. Toute conversion vers un autre type de gaz doit être réalisée avec les composants appropriés par un professionnel qualifié.

Classe d’efficacité énergétique ErP : A.

Le C-Meister 10 chauffe l’eau uniquement lorsqu’elle est utilisée. Contrairement à un chauffe-eau à accumulation, aucune réserve d’eau chaude ne doit être maintenue en permanence à température.

La version Eco combine cette production instantanée avec une technologie de combustion moderne à faibles émissions de NOx.

Allumage électronique et ventilation forcée

L’allumage électronique, le système de commande et le ventilateur intégré sont alimentés par le réseau électrique.

Tension : 220–240 V

Fréquence : 50 Hz

Indice de protection : IPX4D

Fonction pour eau préchauffée par énergie solaire

Le C-Meister 10 peut également être utilisé dans une installation où l’eau entrante est déjà préchauffée, par exemple par un système solaire thermique.

Un capteur surveille la température de l’eau entrante. Lorsque celle-ci est déjà suffisamment chaude, une consommation inutile de gaz peut être évitée. Lorsque la température d’entrée descend suffisamment sous la température réglée, le chauffage au gaz peut reprendre.

Cette fonction permet d’utiliser le C-Meister 10 comme chauffage d’appoint dans une installation avec préchauffage solaire.

Sécurités intégrées

La commande électronique surveille en permanence plusieurs fonctions importantes de l’appareil.

Surveillance de flamme

Contrôle de la température d’entrée et de sortie d’eau

Contrôle du débit d’eau

Contrôle du ventilateur

Surveillance de la pression d’air et de l’évacuation des fumées

Protection contre la surchauffe

Lorsqu’une anomalie est détectée, la commande peut interrompre l’alimentation en gaz et afficher un code d’erreur sur l’écran numérique.

Format compact

Malgré sa puissance, le C-Meister 10 présente des dimensions particulièrement compactes.

Hauteur : 515 mm

Largeur : 328 mm

Profondeur : 168 mm

Poids : environ 8 kg

Avec seulement 168 mm de profondeur, il convient parfaitement aux installations où l’espace mural disponible est limité.

Caractéristiques techniques

Marque : TTulpe

Série : C-Meister

Modèle : C-Meister 10 P30/37/50 Eco

Type d’appareil : chauffe-eau gaz C12

Système de combustion : étanche

Ventilation forcée : oui

Combustible : GPL

Type de gaz : butane G30 / propane G31

Pression gaz : 30 / 37 / 50 mbar selon la version et la catégorie de gaz

Débit nominal d’eau : 10 L/min

Puissance thermique maximale absorbée : 19 kW

Puissance utile maximale : 16,5 kW

Puissance thermique minimale absorbée : 7 kW

Puissance utile minimale : 6,2 kW

Rendement thermique nominal : >84 %

Classe énergétique ErP : A

Low NOx : oui

Pression d’eau minimale : 0,1 bar

Pression d’eau maximale : 10 bar

Température de référence de l’eau froide : 15 °C

Température de sortie à puissance maximale dans les conditions de référence : jusqu’à environ 65 °C

Température de sortie à puissance minimale dans les conditions de référence : environ 35 °C

Régulation de température : électronique

Affichage : numérique

Allumage : électronique

Régulation gaz : vanne gaz proportionnelle

Fonction eau préchauffée / solaire : oui

Tension : 220–240 V

Fréquence : 50 Hz

Indice de protection : IPX4D

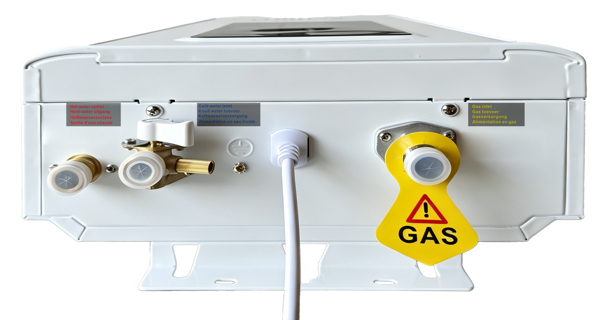

Raccordement gaz : ½ pouce

Raccordements eau : ½ pouce

Raccordement air/fumées : concentrique 60/100 mm

Longueur autorisée du conduit : environ 0,5–4 m

Température moyenne des fumées : environ 100 °C

Montage : mural vertical

Dimensions : 515 × 328 × 168 mm (H × L × P)

Poids : environ 8 kg

Installation

Le C-Meister 10 P30/37/50 Eco doit être raccordé à une alimentation GPL adaptée, aux conduites d’eau froide et chaude, au réseau électrique et à un système concentrique d’admission d’air et d’évacuation des fumées approprié.

Le type de gaz et la pression d’alimentation doivent correspondre à la version exacte de l’appareil. Les raccordements gaz, eau et fumisterie doivent être réalisés conformément aux prescriptions d’installation applicables.

Inclus avec ce produit

TTulpe C-Meister 10 P30/37/50 Eco

Manuel d’utilisation et d’installation

Le système concentrique d’admission d’air/évacuation des fumées ainsi que les autres accessoires de raccordement nécessaires doivent être sélectionnés en fonction de la configuration de l’installation.
